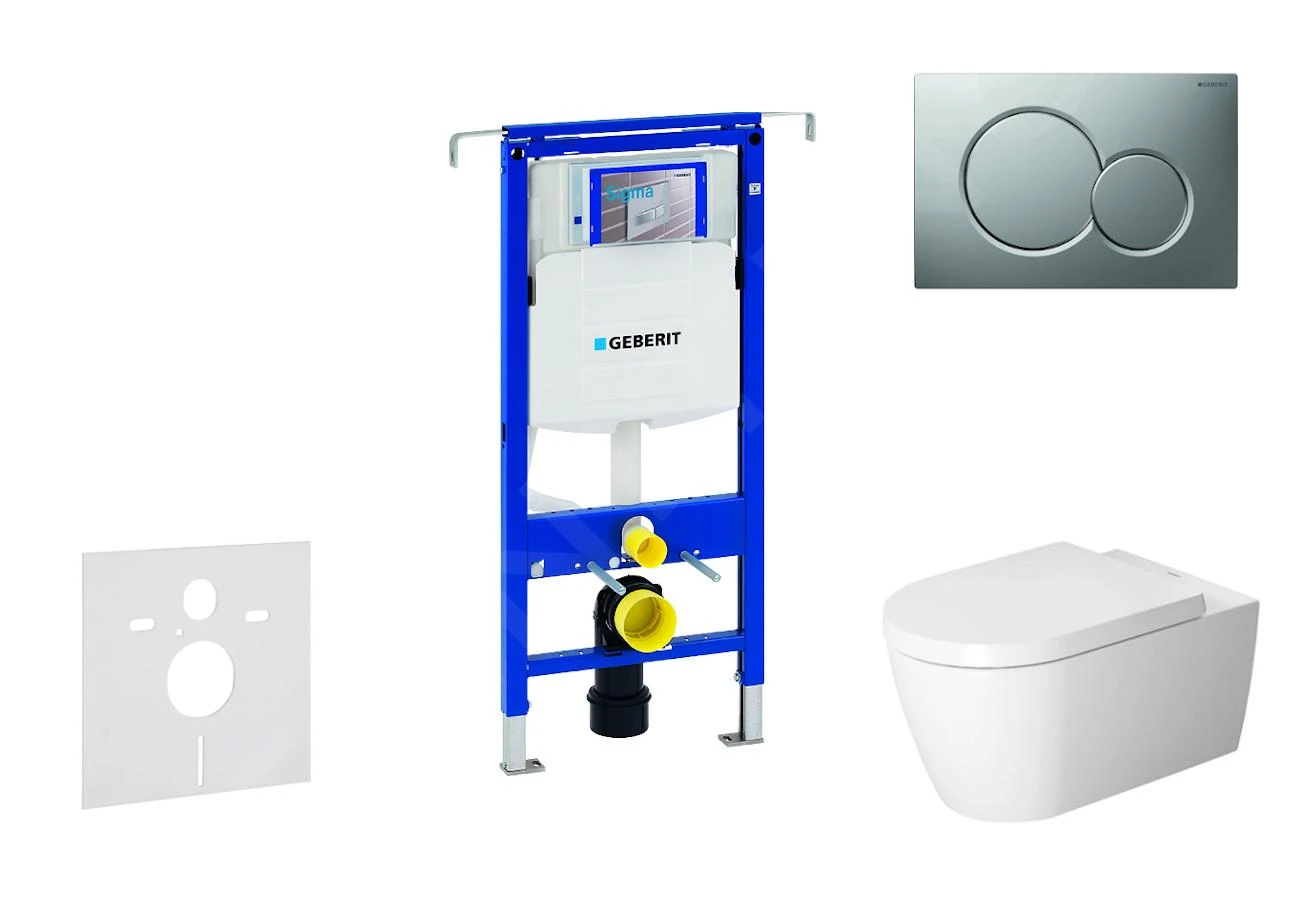

Geberit Duofix – Toiletset Met Sigma01 Bedieningsplaat, Mat Chroom + Duravit ME By Starck Hangend Toilet En Wc Bril, Rimless, SoftClose 111.355.00.5 NM3

Voorwandinstallatieset, closet, closetzitting en bedieningsplaat

Bevat

• Geberit Duofix voorwandinstallatiemodule (111.355.00.5), met Sigma inbouwreservoir 12 cm
• set voor geluiddemping
• Duravit ME by Starck keramisch wandcloset, inclusief closetzitting

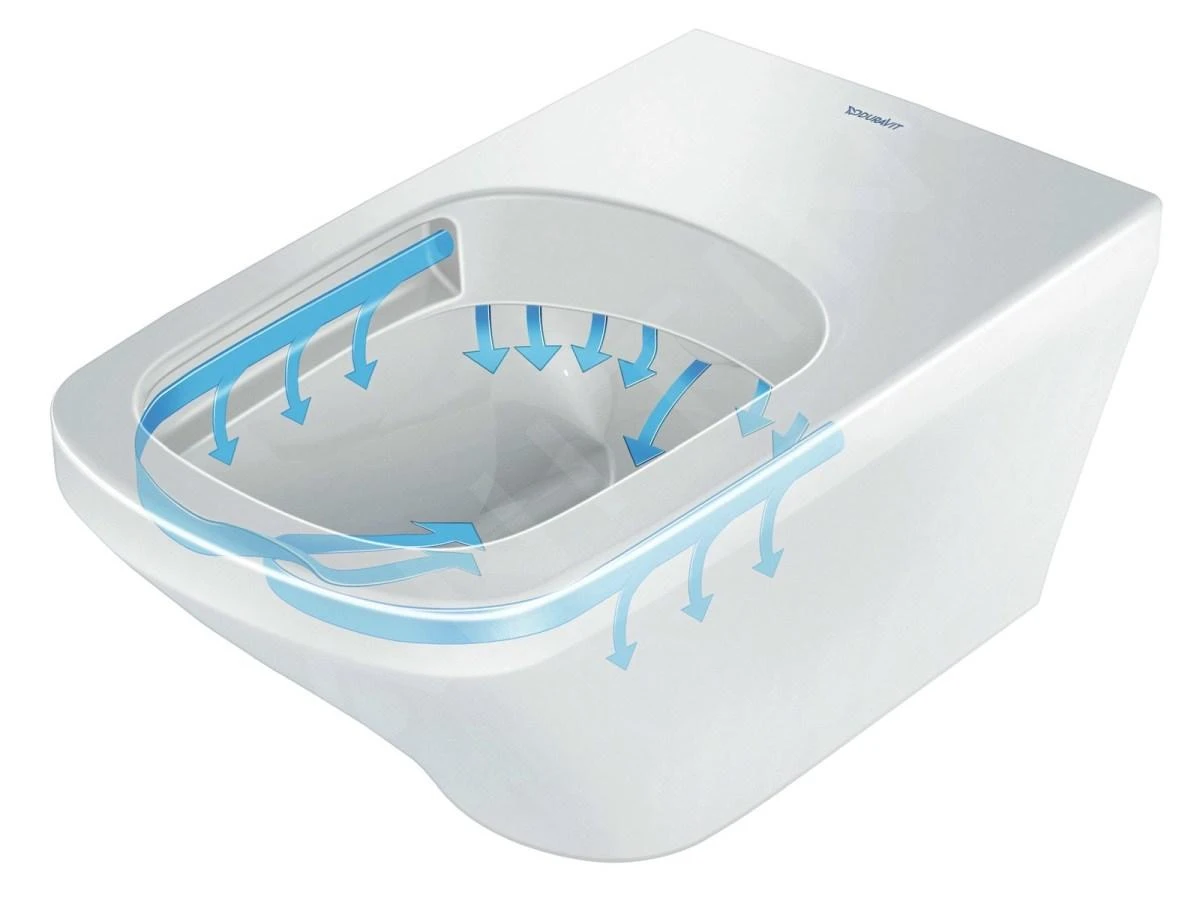

• Rimless randloze spoeling
• DuraFix verborgen closetbevestiging
• SoftClose langzame sluiting
• roestvrijstalen scharnieren
• Geberit Sigma01 dual flush bedieningsplaat, mat chroom

Product van topkwaliteit met stille werking. Flexibel ontwerp, snelle en eenvoudige installatie.

Deze installatieset is ook verkrijgbaar met andere uitvoeringsvarianten van de bedieningsplaat.

Geberit Duofix montage-element voor wandcloset met Sigma 12 cm inbouwreservoir, voor installatie tussen zijwanden

Gebruiksdoel

• voor droogbouwconstructies
• voor montage in deelhoge of ruimtehoge voorwandinstallaties
• voor montage in ruimtehoge installatiewanden
• voor montage in deelhoge of ruimtehoge Geberit Duofix systeemwanden
• voor montage in nauwe ruimtes en niches
• voor een wandcloset met aansluitmaten conform EN 33:2011
• voor wandcloset met voorsprong tot 62 cm
• voor single flush, dual flush of Start/Stop spoeling
• voor een vloerdikte van 0-20 cm

Kenmerken

• zelfdragend frame, gepoedercoat
• in breedte instelbaar
• frame met geboorde openingen ø 9 mm voor bevestiging in houten constructies
• frame bestemd en gereed voor steunen bij wc-keramiek met een klein steunoppervlak
• verzinkte steunen
• steunen verstelbaar 0-20 cm
• steunen met antisliplaag
• draaibare voetplaten
• diepte van de voetplaat is geschikt voor montage in UW 50 en UW 75 U-profielen en Geberit Duofix systeemprofielen
• aansluitbocht voor montage zonder gereedschap in verschillende dieptes, instelbereik 45 mm
• bevestiging van de aansluitbocht, geluidsgeïsoleerd
• inbouwreservoir met frontbediening
• inbouwreservoir, geïsoleerd tegen condens
• fabrieksinstelling maakt direct naspoelen mogelijk
• montage- en onderhoudswerkzaamheden aan inbouwreservoir zonder gereedschap
• wateraansluiting achter of boven in het midden
• sparingkoker beschermt service-opening tegen vocht en vuil
• sparingkoker voor service-opening, inkortbaar
• uitgerust met mantelbuis voor toevoerleiding voor de aansluiting van Geberit AquaClean douche-wc’s
• met bevestigingsmogelijkheid voor elektriciteitsaansluiting

Technische gegevens

• stromingsdruk: 10-1000 kPa
• maximale watertemperatuur: 25°C
• spoelvolume, ingesteld in de fabriek: 6 en 3 l
• groot spoelvolume, instelbereik: 4,5 / 6 / 7,5 l
• klein spoelvolume, instelbereik: 3-4 l

De verpakking bevat

• wateraansluiting R 1/2” geschikt voor MF, met geïntegreerde hoekstopkraan en handwiel
• sparingkoker voor service-opening
• aansluitset voor wc, Ø 90 mm
• aansluitbocht 90°, van PE-HD, Ø 90 mm
• overgangsmof van PE-HD, Ø 90/110 mm
• 2 beschermdoppen
• 2 draadstangen M12
• bevestigingsmateriaal

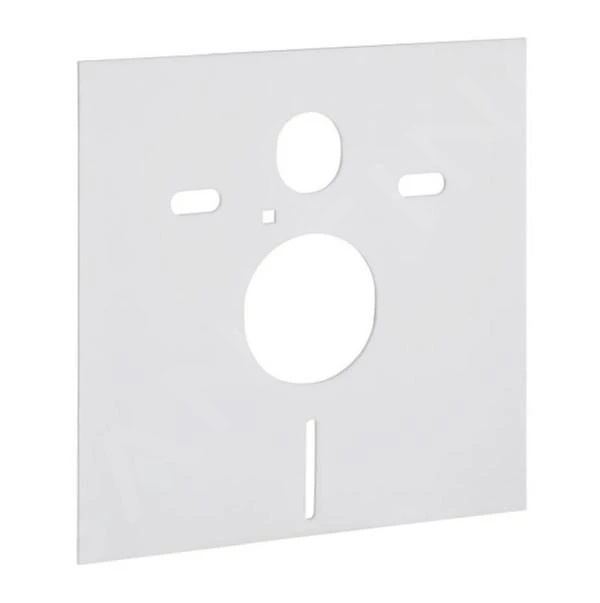

Geluidsisolatieset voor wandcloset

• voor montage van sanitair met bevestigingsafstand van 18 cm of 23 cm
• verhindert geluidsoverdracht bij closet en bidet
• materiaal: polyethyleenschuim
• 1x geluidsisolerende mat
• 2x onderlegplaatje

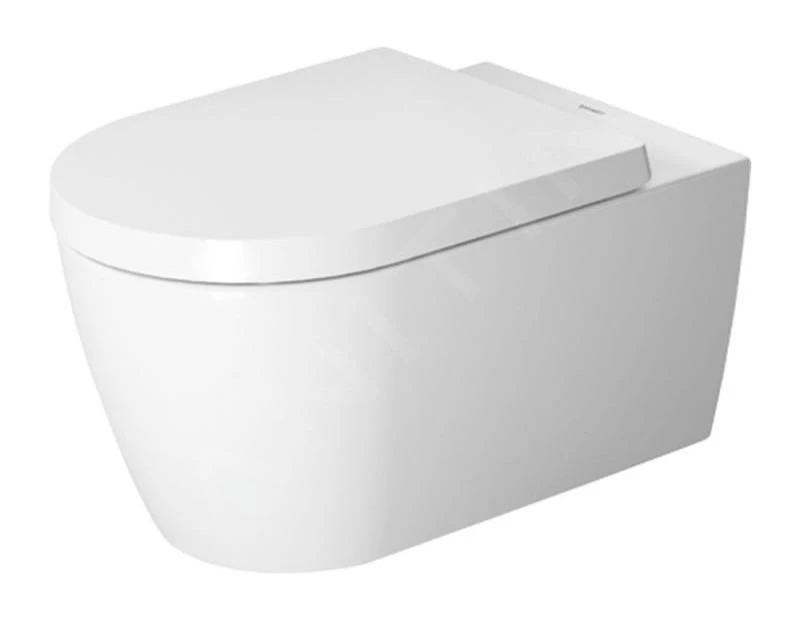

ME by Starck wandcloset, met diepspoel en SoftClose zitting

• afmetingen: 370 x 570 mm
• materiaal: sanitairkeramiek
• spoelvolume: 4,5 l
• Rimless randloze uitvoering
• achterafvoer
• installatie: wandmontage door ophangen
• DuraFix set voor verborgen bevestiging van het closet

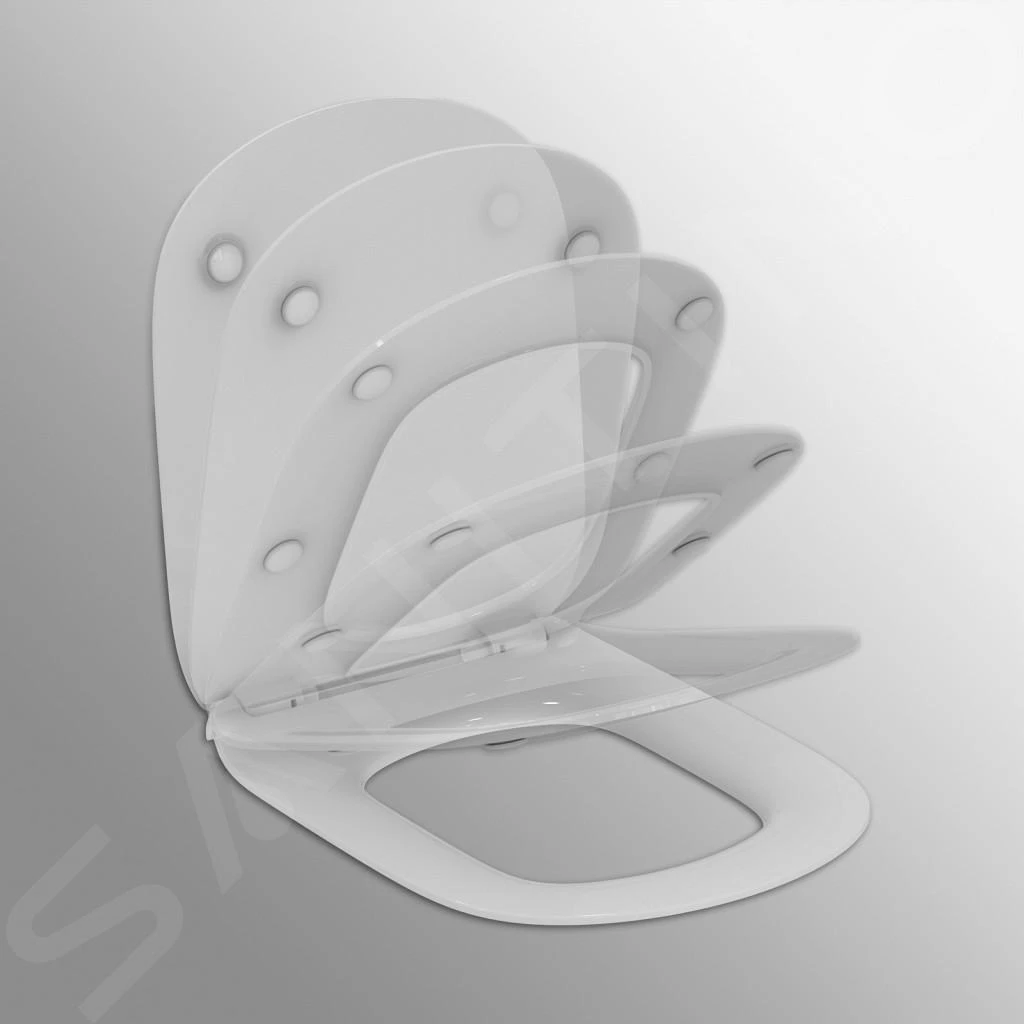

• Closetzitting met SoftClose functie voor langzame sluiting
• afneembaar, met scharnieren van roestvrij staal
• materiaal: kunststof, kleur alpine wit

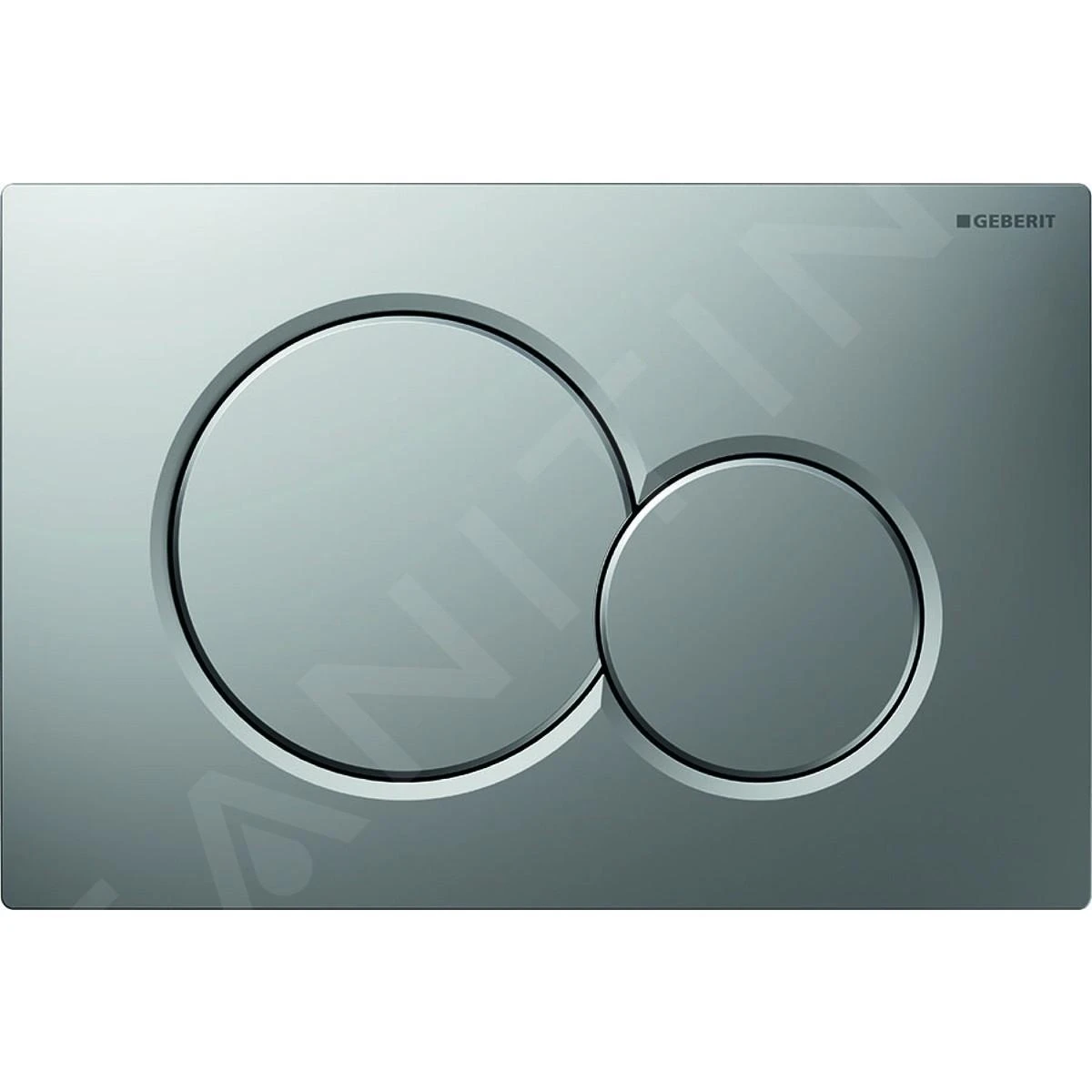

Sigma01 bedieningsplaat, voor dual flush spoeling

• voor de bediening van Geberit Delta inbouwreservoirs
• frontbediening
• geluiddempende drukstiften, snelle instelling zonder gereedschap
• afmetingen: 246 x 164 mm
• materiaal: kunststof
• kleur: mat chroom, easy-to-clean afwerking
• bedieningskracht: < 20 N
• bevestigingsframe
• 2 afstandhouders
• 2 drukstiften

Montagespecificaties

Montage-element voor droogbouw, bestemd voor montage tussen twee wanden. De zijdelingse bevestiging is zeer praktisch op plaatsen waar de achterwand niet voldoende draagkracht heeft of waar bevestiging in de zijwanden technisch eenvoudiger is. Is ideaal voor bijv. houtskeletbouw of woningen in flatgebouwen. De frameconstructie maakt een eenvoudige en betrouwbare bevestiging tussen twee wanden mogelijk. De constructie kan praktisch in elk bouwmateriaal worden bevestigd: in prefab panelen, gemetselde wanden (baksteen, ytong-cellenbetonblokken), houten wanden en profielen van lichte gipsplaatwanden (bijv. Knauf of Rigips).

Het element wordt in de vloer verankerd met twee steunen die traploos uitschuifbaar zijn en daarmee een individuele hoogte-instelling van de closetpot mogelijk maken. Dat is met name belangrijk bij gebruik door lange en oudere mensen en mensen met een lichamelijke beperking. De uitschuifbare horizontale steundelen garanderen een eenvoudige en betrouwbare montage, ook bij verschillende breedtes in de ruimte. Eventuele demontage van de ventielen (vlotterkraan en spoelmechanisme) is simpel door de voldoende grote service-opening die achter de bedieningsplaat verborgen is. De beplating kan met de betegeling direct aan het frame van het element worden bevestigd, zodat de wc-ruimte niet nodeloos verkleind wordt. De constructie van het Duofix-element maakt een zodanige montage mogelijk dat ook de demontage ervan mogelijk is, bijvoorbeeld bij renovatie van de verticale leidingen in de installatieschacht. Duofix beschikt over alle uitgangen voor de aansluiting van afvalwater en water en van een gefixeerd inrichtingselement, wat de montage vereenvoudigt en de mogelijkheid van foutieve aansluiting tot een minimum beperkt.

Dit product kan bij u zonder originele verpakking geleverd worden. De reden is bescherming van product tegen eventuele schade tijdens transport.
